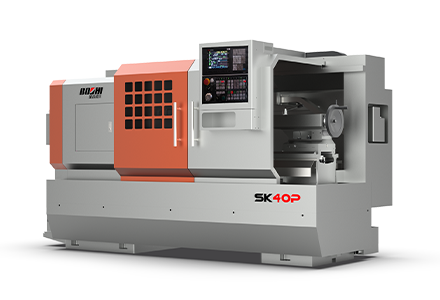

SK40P（S）系列车床是一款三档手动变速的简式数控车床。。顺应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。。
产品特点：
1）接纳高强度铸铁床身，，强度高吸震性好；；；多次时效处置惩罚，，有用抑制了加工历程中切削力导致的变形和应力。。导轨副经中频淬火和细密磨削及贴塑、刮研工艺，，使摩擦阻力小，，精度坚持性恒久。。
2）机床的主轴箱通过齿轮传动，，三档变速，，档内无级，，最大输出扭矩可达800N·m，，主轴最高转速达1620 r/min。。
3）X轴接纳同步带轮传动，，Z轴接纳伺服电机与滚珠丝杠直接毗连，，可获得更高的加工精度。。
4）导轨、滚珠丝杠副接纳集中自动稀油润滑，，准时定量向各润滑部位注油，，包管各滑动面匀称润滑，，包管了滚珠丝杠副和导轨的使用寿命。。
适用行业：
顺应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。。
|
项 目 |
单位 |
SK40P(S).750 |
SK40P(S) |
SK40P(S).1500 |
SK40P(S).2000 |
SK40P(S).3000 |
|||
|
床身上最大回转直径 |
mm |
φ400 |
|||||||
|
床鞍上最大回转直径 |
mm |
φ200 |
|||||||
|
最大车削直径 |
mm |
φ400/350 |
|||||||
|
最大工件长度 |
mm |
750/620 |
1000/870 |
1500/1370 |
2000/1870 |
3000/2870 |
|||
|
最大车削长度 |
mm |
570/500 |
820/750 |
1320/1250 |
1820/1750 |
2820/2750 |
|||
|
主轴孔径 |
mm |
φ77/φ82 |
|||||||
|
主轴头型式 |
|
φ77孔径 ISO702/ⅠA28 φ82孔径 ISO702/ⅠA28 φ77孔径 ISO702/ⅡD8 短圆锥凸轮锁紧型 |
|||||||
|
主轴转速 |
r/min |
3档 无级 21-1620 H:162-1620 M:66-660 L:21-210 |
|||||||
|
主轴最大输出扭矩 |
N.m |
800 |
|||||||
|
快进速率 |
m/min |
X轴：6 Z轴: 6/8（2000及以上为6） |
|||||||
|
丝杠螺距 |
mm |
X轴: Φ25×5 Z轴: Φ40×6/Φ50×6(2000)/ Φ63×8(3000) |
|||||||
|
刀架装刀容量 |
|
4(标准设置)/6(选择设置) |
|||||||
|
刀架允许最大刀具截面 |
mm×mm |
25×25 |
|||||||
|
刀架行程 |
mm |
X轴: 275 Z轴: 600/850/1350/1850/2850 |
|||||||
|
尾座套筒直径 |
mm |
φ75（φ80 液压尾座） |
|||||||
|
尾座套筒锥度 |
|
MT No.5（MT No.3 活主轴液压尾座） |
|||||||
|
尾座套筒最大行程 |
mm |
150（130 液压尾座） |
|||||||
|
尾座横向调解量 |
mm |
±15 |
|||||||
|
主伺服电机功率 |
kW |
7.5KW伺服电机 |
|||||||
|
冷却泵 |
W |
AOB-25 125W |
|||||||
|
注1：“/”后尺寸，，为设置卧式六工刀架时的机床参数（刀盘回转直径以φ360计）。。 |
|||||||||
|
机床外型尺寸
|
750 |
mm× mm× mm |
2460×1520×1680 |
||||||
|
1000 |
2760×1520×1680 |
||||||||
|
1500 |
3260×1520×1680 |
||||||||
|
2000 |
3760×1520×1680 |
||||||||
|
3000 |
4760×1520×1680 |
||||||||
|
包装箱尺寸 |
750 |
mm× mm× mm |
2880×1850×2240 |
||||||
|
1000 |
3130×1850×2240 |
||||||||
|
1500 |
3630×1850×2240 |
||||||||
|
2000 |
4130×1850×2240 |
||||||||
|
3000 |
5130×1850×2240 |
||||||||
|
机床净重 |
750 |
kg |
2480 |
||||||
|
1000 |
2600 |
||||||||
|
1500 |
2850 |
||||||||
|
2000 |
3100 |
||||||||
|
3000 |
3600 |
||||||||
