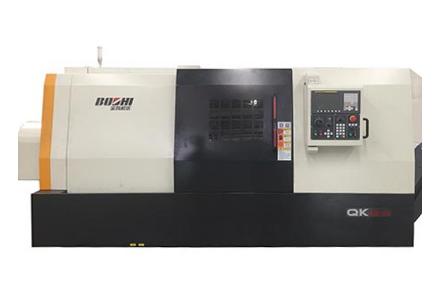

QK1219数控管螺纹车床是针对石油行业管螺纹加工而开发的专用数控车床。。。。。接纳前后双卡盘结构 ，，，实现长管件的双位置夹持 ，，，接纳排式刀架配合复合刀具 ，，，能实现管子或接箍内外圆、端面车削 ，，，螺纹加工 ，，，内外倒角。。。。。
产品特点：
1）QK1219数控管螺纹车床接纳了大跨距主轴箱结构 ，，，刷新了主轴箱的主轴轴承安排 ，，，增添了箱体的刚性 ；；；； ；；

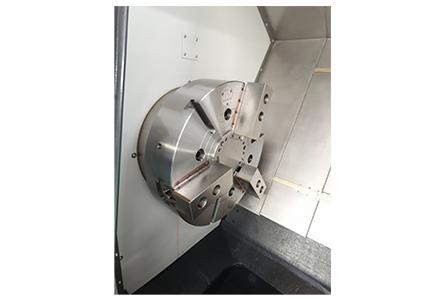

2）QK1219数控管螺纹车床的主轴为高细密通孔式主轴 ，，，接纳国产大直径细密双列圆柱滚子轴承和双向角接触球轴承组合排列 ，，，刚性好、精度高 ；；；； ；；
3）接纳宽跨距台湾重载转动线轨 ，，，机床遭受载荷大 ，，，动态响应好 ，，，消除了低速爬行 ，，，具有优异的精度坚持性好 ；；；； ；；

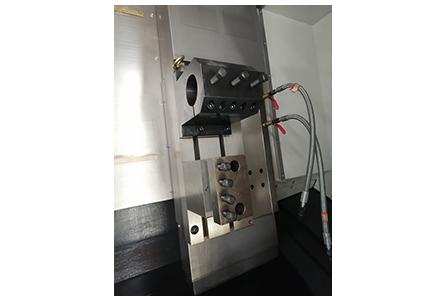

4）刀架接纳排式刀架 ，，，换刀迅速、可靠。。。。。
适用行业：
QK1219是一种专门用于石油套管螺纹加工的数控车床 ，，，加工外螺纹尺寸规模为φ60.3～φ190mm ，，，加工内螺纹内径尺寸规模为φ140—φ340mm ，，，加工锥螺纹的扣型包括圆形扣、偏梯形扣和其它特殊扣形。。。。。
|
项 目 |
单位 |
QK1219 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
φ600 |
|
床鞍上最大回转直径 |
mm |
φ280 |
|
|
最大加工长度 |
mm |
600 |
|
|
最大接箍直径 |
mm |
φ340 |
|
|
最大管子直径 |
mm |
φ190 |
|
|
主 轴 |
通俗卡盘 |
mm |
φ500 |
|
主轴中心高 |
mm |
1120 |
|
|
主轴通孔直径 |
mm |
φ196 |
|
|
主轴转速 |
r/min |
150--800 |
|
|
主电机功率 |
kw |
22 |
|
|
床 鞍 |
倾斜角度 |
DEG |
60° |
|
移动距离 X/Z |
mm |
340/650 |
|
|
快速移动速率 X/Z |
m/min |
8/12 |
|
|
伺服电机扭矩 X/Z |
Nm |
20/20 |
|
|
刀 架 |
刀位数 |
|
2/4 |
|
刀具尺寸 (车削/镗孔) |
mm |
32×32/φ80 |
|
|
其 它 |
电源 |
kVA |
60 |
|
体积(长X宽X高) （不含排屑器） |
mm |
3650X1810X1950 |
|
|
总重量 |
kg |
8200 |
|
