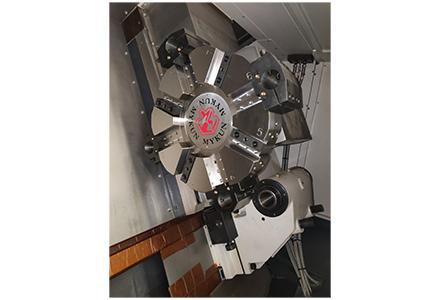

CK7530系列数控车床包括CK7530.800、CK7530.1500、CK7530.2000、CK7530.3000、CK7530F五款产品，，，，该系列机床接纳宽矩形淬硬导轨斜床身、关闭式防护的数控车床，，，，遭受载荷大，，，，配以中高端数控系统和卧式转塔刀架，，，，可举行种种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等的车削加工。；；；；；布庸ぞ瓤傻执颕T6级，，，，性能稳固，，，，节能环保，，，，适合汽车工业、摩托车、石油、工程机械等行业对旋转体类零件举行高效、大批量，，，，高精度加工。。配套相关的机内工件丈量系统、机内自动化妆置、工艺装备与机外自动化装备，，，，能适用于自 动化产线的零件加工。。
产品特点：

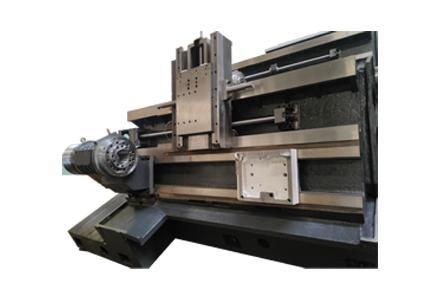

1) 接纳60°斜角床身+底座结构（CK7530F为45°整体式床身）。。导轨接纳大跨距、高刚度、宽矩形淬硬导轨，，，，进给精度高、刚性好。。多次时效处置惩罚，，，，有用抑制了加工历程中切削力导致的变形和应力。。
2) 主轴箱接纳大直径细密角接触推力球轴承与双列圆柱滚子轴承组合排列，，，，主轴启动快速、平稳，，，，具有极好的刚度和低速下的大扭矩。。通过全心的装配、动平衡校正及跑合测试，，，，使主轴抵达最理想的精度，，，，具有温升低，，，，热变形小、精度高的特点，，，，在恒久事情时坚持主轴轴线的相对稳固。。
3) X/Z轴接纳伺服电机驱动，，，，滚珠丝杠接纳预拉伸螺母结构，，，，支承轴承接纳入口角接触专用轴承，，，，大大提高了丝杠的刚度和抗热变形的能力，，，，并使进给准确度大幅度提高。。

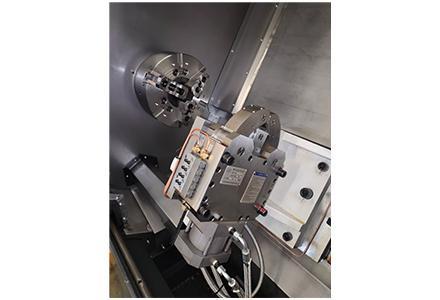

4) 液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，，，，均可脚踏控制，，，，利便快捷；；；；；液压压力调解均接纳面板式旋扭操作，，，，表盘显示，，，，调解清静、利便。。
5) 导轨、滚珠丝杠副接纳中央集中自动稀油润滑，，，，各个节点配有定量式分油器，，，，准时定量向各润滑部位注油，，，，包管各滑动面匀称润滑，，，，有用的减小摩擦阻力，，，，提高了运动精度，，，，包管了滚珠丝杠副和导轨的使用寿命。。
适用行业：
适用于汽车、轻工、模具、机械、船舶等行业。。
|
项目 |
单位 |
CK7530.800 |
CK7530F.800 |
CK7530 |
CK7530.2000 |
CK7530.3000 |
|||
|
加工规模
|
床身上最大回转直径 |
mm |
Φ670 |
Φ670 |
Φ670 |
Φ670 |
Φ670 |
||
|
床鞍上最大回转直径 |
mm |
Φ470 |
Φ470 |
Φ470 |
Φ470 |
Φ470 |
|||
|
最大车削直径 |
mm |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
|||
|
最大车削长度 |
mm |
800 |
800 |
1500 |
2000 |
3000 |
|||
|
最大棒料直径 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|||
|
主轴
|
主轴头型式 |
|
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
||
|
主轴通孔直径 |
mm |
Φ105 |
Φ105 |
Φ105 |
Φ105 |
Φ105 |
|||
|
主轴锥孔规格 |
|
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
|||
|
卡盘直径 |
mm |
Φ305 |
Φ305 |
Φ305 |
Φ305 |
Φ305 |
|||
|
主轴转速 |
r/min |
标准设置：25-2500 选配：L:12-830 H:50-2500(带减速器) |
标准设置：25-2500 选配：L:12-830 H:50-2500(带减速器) |
标准设置：25-2500 选配：L:12-830 H:50-2500(带减速器) |
标准设置：25-2500 选配：L:12-830 H:50-2500(带减速器) |
标准设置：25-2500 选配：L:12-830 H:50-2500(带减速器) |
|||
|
主电机功率(一连/30分钟) |
kW |
22/30；；；；；选配:22/26（带减速器） |
22/30；；；；；选配:22/26（带减速器） |
22/30；；；；；选配:22/26（带减速器） |
22/30；；；；；选配:22/26（带减速器） |
22/30；；；；；选配:22/26（带减速器）） |
|||
|
尾座
|
套筒直径 |
mm |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
||
|
套筒行程 |
mm |
Φ150 |
Φ150 |
Φ150 |
Φ150 |
Φ150 |
|||
|
标准/活主轴结构顶尖锥度 |
MT NO. |
6/5 |
6/5 |
6/5 |
6/5 |
6/5 |
|||
|
床鞍 |
倾斜角度/排削方法 |
DEG |
60° 侧排 |
45° 后排 |
60° 侧排 |
60° 侧排 |
60° 侧排 |
||
|
移动距离 X/Z |
mm |
325/880 |
325/880 |
325/1550 |
325/2050 |
325/3080 |
|||
|
快速移动速率X/Z |
m/min |
12/16 |
12/16 |
12/16 |
12/16 |
12/12 |
|||
|
伺服电机扭矩X/Z |
Nm |
12/22 |
12/22 |
12/22 |
12/30 |
12/30 |
|||
|
滚珠丝杠直径X/Z |
mm |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ63 |
|||
|
刀架
|
刀位数 |
|
8/12 |
8/12 |
8/12 |
8/12 |
8/12 |
||
|
刀具尺寸 (车削/镗孔) |
mm |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
|||
|
其他
|
形状尺寸（长×宽×高）(含排屑器) |
mm |
4850×2100×2152 |
3900×3050×2300 |
5860×2130×2180 |
6670×2130×2180 |
8350×2130×2180 |
||
|
电源 |
kVA |
60 |
60 |
60 |
60 |
60 |
|||
|
形状尺寸（长×宽×高）(不含排屑器) |
mm |
3820×2100×2152 |
3900×2160×2300 |
4822×2130×2180 |
5320×2130×2180 |
7060×2130×2180 |
|||
|
总重量（净重） |
kg |
8330 |
8600 |
9730 |
12000 |
14200 |
|||
|
精度 |
定位精度 |
X |
mm |
0.009 |
0.009 |
0.009 |
0.009 |
0.009 |
|
|
Z |
mm |
0.010 |
0.010 |
0.018 |
0.018 |
0.022 |
|||
|
重复定位精度 |
X |
mm |
0.004 |
0.004 |
0.004 |
0.004 |
0.004 |
||
|
Z |
mm |
0.005 |
0.005 |
0.007 |
0.007 |
0.008 |
|||
|
圆度 |
mm |
≤0.004 |
≤0.004 |
≤0.004 |
≤0.004 |
≤0.004 |
|||
