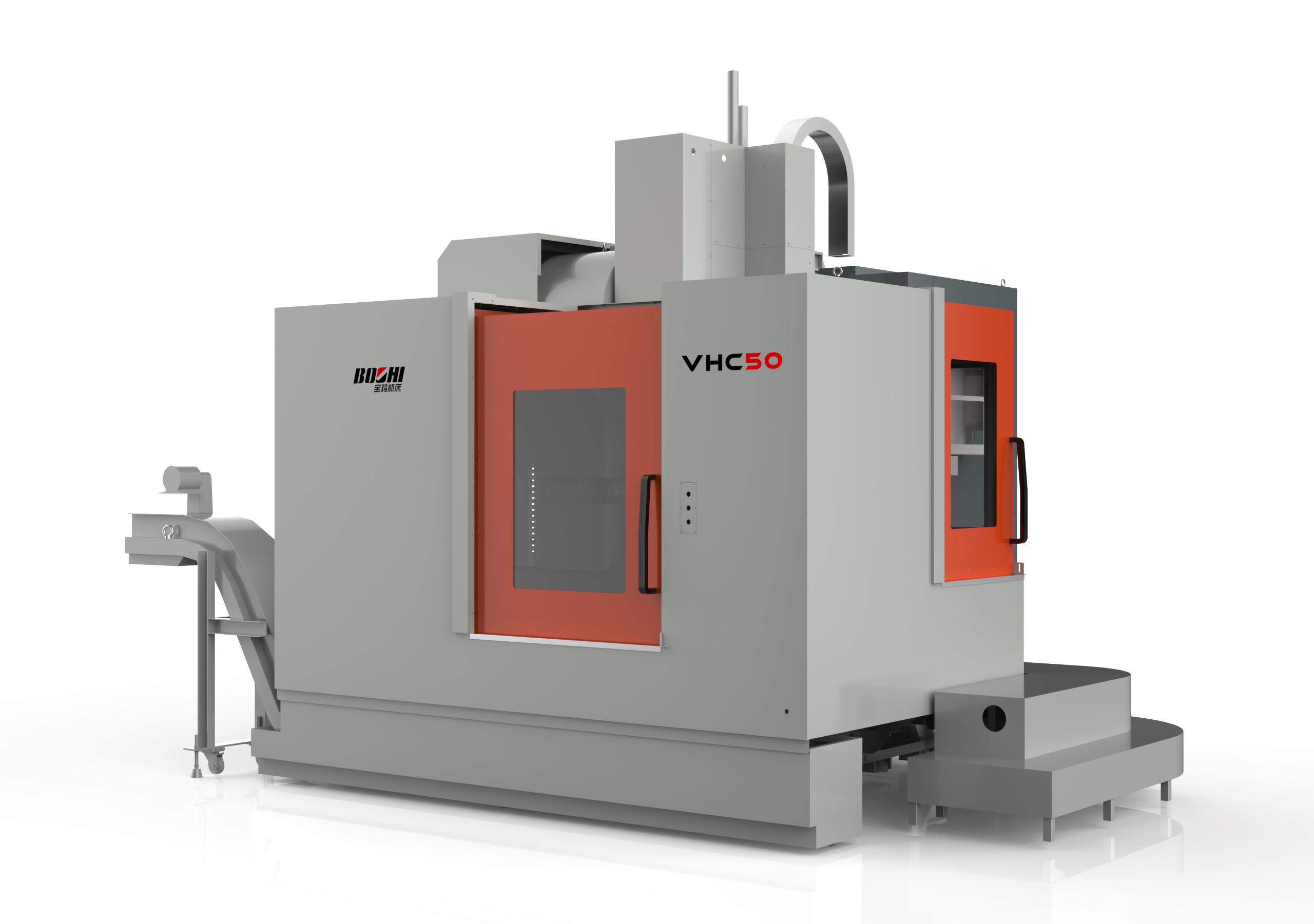

VHC50是一种立卧复合加工中心， ，融合了立式及卧式加工中心的特点， ，在一次装夹的基础上可实现多面加工， ，效率大大提高， ，在包管机床结构稳固的同时缩减外钣金宽度， ，降低了占地面积， ，使用户更高效的使用空间。。。唬机床接纳国际著名数控系统， ，高速设置， ，控制精度高， ，能知足各行业需求。。。
产品特点：

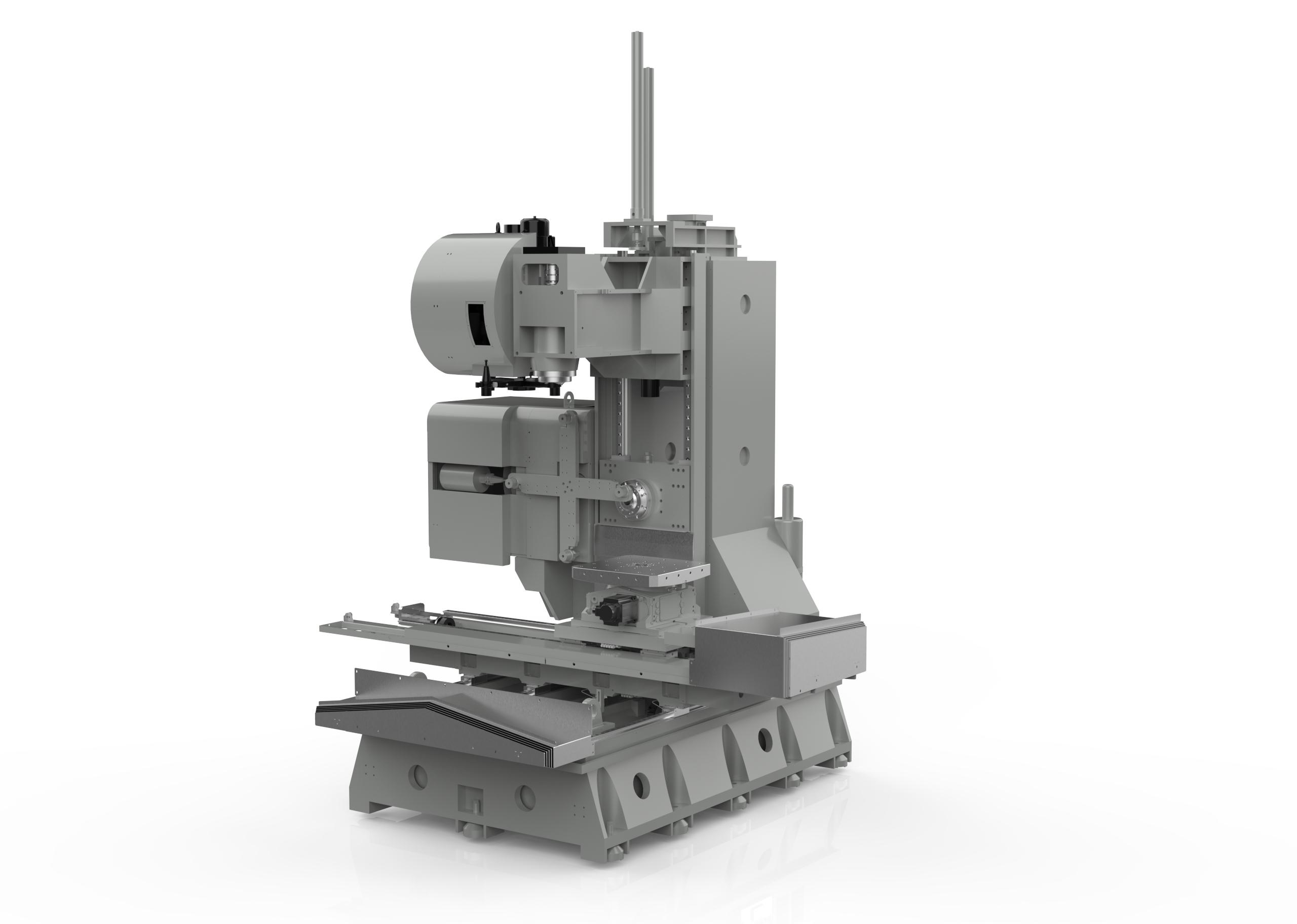

1） 机床整体接纳大跨距四导轨底座确保唬机台在高速运动时的稳固性。。。铸件接纳A字形筋结构安排提高了吸震效果， ，经回火处置惩罚消除内应力， ，确保最佳刚性及精度长期性， ，事情台和转台一体式结构， ，使得机床更紧凑， ，稳固性更好。。。
2）通过设置X轴和Y轴导轨， ，卧式Z轴导轨和立式Z轴导轨并通过相关件配合， ，使得加工效率大大提高， ，Y轴接纳四组重载滚柱线轨， ，极大的提高了轴向刚性及刚性坚持性。。。
3）双刀库、双主轴结构， ，融合了立式及卧式加工中心的特点， ，在一次装夹的基础上可实现多面加工， ，效率大大提高。。。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。。。
|
项 目 |
规 格 |
|
|
事情台 |
形状尺寸（W×L）（mm×mm） |
640×500 |
|
旋转事情台规格 |
500×500 |
|
|
最小支解角度 |
1º |
|
|
最大承重（kg） |
500 |
|
|
主轴 |
主轴锥孔 |
BT40 |
|
主轴功率（kW） |
11/15（FANUC） |
|
|
主轴转速（r/min） |
12000 |
|
|
拉钉型号 |
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向）（mm） |
1100 |
|
前后行程（Y向）（mm） |
700 |
|
|
上下行程（Z1立/Z2卧）（mm） |
720/600 |
|
|
加工规模 |
Z1立式主轴中心至立柱导轨距离（mm） |
765 |
|
Z1立式主轴端面至事情台面距离（mm） |
150-870 |
|
|
Z2卧式主轴轴心线到事情台距离（mm） |
-140~600 |
|
|
Z2卧式主轴端面到事情台中心距离（mm） |
310~1010 |
|
|
进给（直联） |
最高进给速率（X/Y/Z1/Z2）（mm/min） |
10000 |
|
快速移动速率（X/Y/Z1/Z2）（m/min） |
X/Y:36;Z1/Z2:20 |
|
|
刀库 |
刀库容量（把） |
24圆盘刀库 |
|
最大刀具重量（kg） |
8 |
|
|
最大刀具尺寸（mm） |
Φ80×250 |
|
|
其他 |
电源（kVA） |
40 |
|
机床毛重（kg） |
9000 |
|
|
机床净重（kg） |
8600 |
|
|
气源流量（L/min） |
350 |
|
|
气压（MPa） |
0.6-0.8 |
|
