HMC系列卧式加工中心接纳正T型结构，，整体式底座，，大跨距双层壁立柱，，三轴滚柱导轨，，整机结构刚性高 。。；；；；步幽扇肟诟咚俟鲋樗扛，，强制冷却主轴，，有力包管了机床的精度稳固性 。。。接纳高等数控系统，，高速设置，，控制精度高，，能知足各行业需求 。。。
产品特点：
1) 正T型蹊径床身结构，，三轴接纳多滑块滚柱线轨，，整机高刚性；；；；
2) BT50型式主轴结构，，可举行高精、大扭矩切削加工；；；；

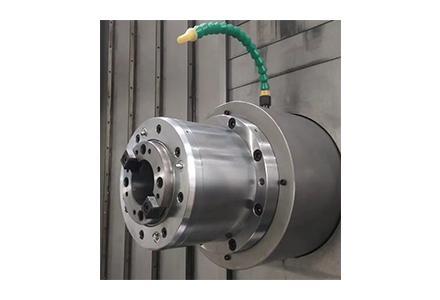

3) 主轴、丝杠轴承接纳强制冷却，，主轴自重气平衡，，整机精度高而稳固；；；；
4) 配备高细密旋转事情台、三轴全闭环控制,可举行箱体等零件的细密加工 。。。
适用行业：
适用于箱体、盘类、板壳、机座等零件的批量多面机械加工，，特殊适适用于种种模具、有色金属等零件的高精高速加工 。。。
|
项目 |
单位 |

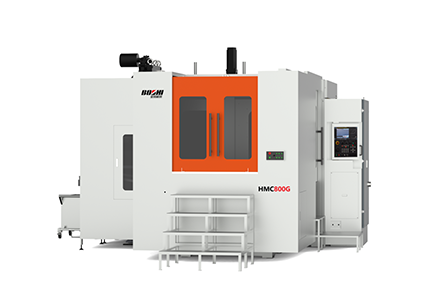

HMC800G |

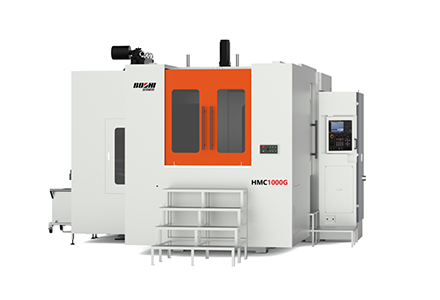

HMC1000G |
|
|
移 动 |
X轴 |
mm |
1500 |
1500 |
|
Y轴 |
mm |
1350 |
1350 |
|
|
Z轴 |
mm |
1350 |
1350 |
|
|
主轴端到事情台中心的距离 |
mm |
100-1450 |
100-1450 |
|
|
主轴中心到托盘顶部的距离 |
mm |
100-1450 |
100-1450 |
|
|
HMC工 作 台 及 托 盘 |
事情台尺寸 |
mm |
800×800 |
1000×1000 |
|
事情台分度 |
Deg |
360×0.01°（0.001°） |
360×0.01°（0.001°） |
|
|
事情台承载能力 |
kg |
2000 |
2000 |
|
|
最大工件尺寸，，回转直径 |
mm |
Ф1500，，H1400 |
Ф1500，，H1400 |
|
|
事情台离地面距离 |
mm |
1300 |
1300 |
|
|
主 轴 |
主轴最高转速 |
r/min |
8000 |
8000 |
|
主轴功率 |
kW |
22/26 |
22/26 |
|
|
锥孔 |
|
BT50 |
BT50 |
|
|
主轴冷却方法 |
|
强制冷却 |
强制冷却 |
|
|
进 给 |
导轨 |
|
滚柱线性导轨 |
滚柱线性导轨 |
|
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
30/30/30 |
|
|
快速进给速率X/Y/Z |
m/min |
48/48/48 |
48/48/48 |
|
|
切削进给速率X/Y/Z |
m/min |
20 |
20 |
|
|
丝杠冷却 |
|
强制冷却 |
强制冷却 |
|
|
三轴光栅 |
|
标配 |
标配 |
|
|

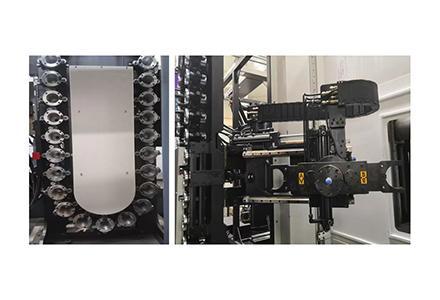

刀 具 装 置 |
刀具容纳数 |
把 |
40（60） |
40（60） |
|
刀具交流方法 |
|
机械手 |
机械手 |
|
|
刀具选择方法 |
|
双向 |
双向 |
|
|
刀具最大重量 |
kg |
25 |
25 |
|
|
最大刀具直径（满刀/邻空） |
mm |
120/250 |
120/250 |
|
|
最大刀具长度 |
mm |
500 |
500 |
|
|
刀柄型式 |
|
BT50 |
BT50 |
|
|
精 度 |
定位精度 |
mm |
0.01 |
0.01 |
|
配光栅尺定位精度 |
mm |
0.008 |
0.008 |
|
|
重复定位精度 |
mm |
0.006 |
0.006 |
|
|
配光栅尺重复定位精度 |
mm |
0.004 |
0.004 |
|
|
事情台分度定位精度 |
″ |
2 |
2 |
|
|
事情台重复分度定位精度 |
″ |
2 |
2 |
|
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
FANUC 0i-MF |
|
气源 |
MPa |
≥0.6 |
≥0.6 |
|
|
切削液槽容量 |
L |
1000 |
1000 |
|
|
电源 |
kW |
70 |
70 |
|
|
机床形状尺寸（不含排屑器） |
mm |
8000×6000×4200 |
8000×6000×4200 |
|
|
机床重量 |
kg |
25000 |
25000 |
|
