HMC50J卧式加工中心是集卧式铣床、卧式钻床和卧式镗床加工功效为一体的数控机床，，，，，，在一次装夹的基础上可实现多面加工，，，，，，效率大大提高，，，，，，在包管机床结构稳固的同时缩减外钣金宽度，，，，，，降低了占地面积，，，，，，使用户更高效的使用空间。。 ；；；步幽晒手叵低常，，，，，高速设置，，，，，，控制精度高，，，，，，能知足各行业需求。。 。
产品特点：

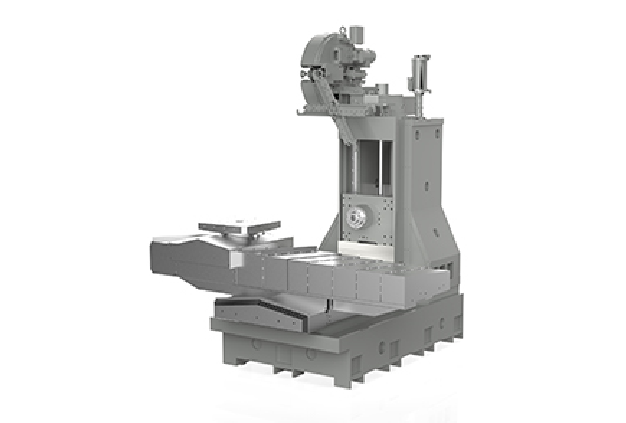

1）机床整体为门型结构，，，，，，接纳双立柱，，，，，，箱型滑鞍及主轴箱，，，，，，使得机床具有优异的刚性；；；
2）X、Y、Z三轴均接纳交流伺服电机与高精度C3级预拉伸滚珠丝杠直接传动，，，，，，相宜于工件高精切削；；；
3）选配的立卧两用数控转台可以完成种种分度事情，，，，，，分度精度0.001度，，，，，，实现中分和不中分的孔、槽等一连特殊曲面的加工；；；
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。。 。
|
项目 |
HMC50J |
|
|
事情台 |
事情台尺寸（mm） |
800×600 T型槽：18T×5×100 |
|
旋转事情台尺寸（mm）（选配） |
500×500 |
|
|
主轴 |
主轴转速（r/min） |
12,000 |
|
主轴锥孔 |
BT40 |
|
|
拉钉型式 |
MAS, PT40T-1 |
|
|
行程 |
X轴（mm） |
1100 |
|
Y轴（mm） |
600 |
|
|
Z轴（mm） |
600 |
|
|
加工规模 |
主轴端到事情台中心的距离（mm） |
180-780 |
|
主轴中心到事情台面的距离（mm） |
140-710 |
|
|
进给 |
快速进给速率X/Y/Z（m/min） |
36/36/36 |
|
最高进给速率X/Y/Z（mm/min） |
10,000 |
|
|
刀库 |
刀具容纳数（把） |
24 |
|
刀具选择方法 |
就近选刀 |
|
|
刀具最大重量（kg） |
8 |
|
|
最大刀具直径（mm）（满刀/邻空） |
80/150 |
|
|
最大刀具长度（mm） |
300 |
|
|
其它 |
气源流量（L/min） |
250 |
|
事情压力（Mpa） |
0.5-0.6 |
|
|
电源（KVA） |
20 |
|
|
机床形状尺寸（mm） |
3050×2917×2725 |
|
|
机床毛重（kg） |
6600 |
|
|
机床重量（kg） |
6200 |
|
